  • N・P型同軸ケーブル(5D-2V)【RoHS】 N011-ケーブル仕上全長-5D-2V

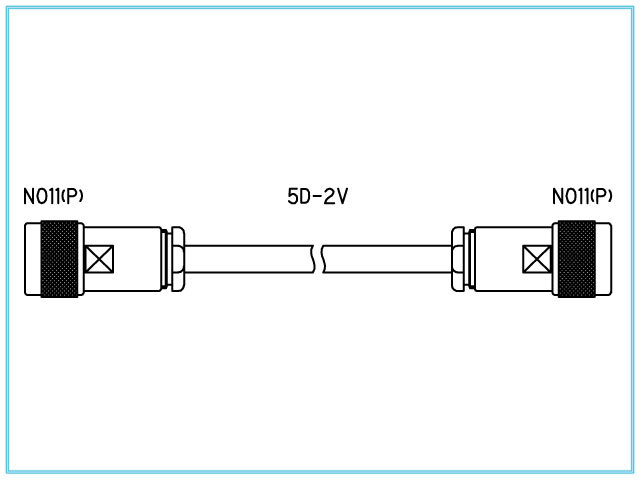

N011-***-5D-2V 対応ケーブルイメージ

商品説明

▼ 商品説明の続きを見る ▼

■ 特長

・信号伝送用または機器間接続用としてご利用いただけます。
・N型同軸ケーブルは、広い周波数帯域で安定した性能を有したネジ嵌合方式のケーブルです。
・部品加工から組立まで国産の同軸ケーブルアセンブリです。
・出荷検査にて全数検査を実施しております。
・ケーブル長は1cm単位で対応可能です。
表示以外のケーブル長もお気軽にお問い合わせください。
(本ケーブルは最長10000cm迄対応可能です)
・コネクタ、ケーブル、はんだ付け共に欧州RoHS対応でご提供致します。

■ ケーブルアセンブリの表記方法

N011  -  **  -  5D-2V

(1)        (2)       (3)

(1)両端コネクタがN011(R0)であることを示します。
(2)仕上がり全長を示します。(単位:cm)
(3)使用ケーブルを示します。
ケーブル全長仕上例

■ 仕様

 項目  仕様値
 耐電圧  1000V AC(1分間)
 絶縁抵抗  1000MΩ以上(500V DC)
 特性インピーダンス  50Ω(公称)
 両端コネクタ  N011(N-P)
 同軸ケーブル  5D-2V
 同軸ケーブル長  100cm(両端N型コネクタを含む)
 加工公差は100cm以下±2.0cm以内
         100cm以上±2%以内
 外部シェル(材質/表面処理)  黄銅/Niメッキ
 中心コンタクト(材質/表面処理)  黄銅/Agメッキ
 ケーブル外被色/材質  灰色/PVC

■同軸ケーブル参考値

以下のデータは一般的な値です。製品はこの限りではございません※減衰量の単位注意
JIS準拠
Zo ケーブル名称 中心導体
 (本/mm)
絶縁体外形
   (mm)
仕上外径
  (mm)
波長短縮率
 at10MHz(%)
減衰量(dB/km)
   30MHz
減衰量(dB/km)
   200MHz
50Ω 5D-2V 1/1.4 4.8 7.3 66 46 125

価格:8,371円(本体 7,610円、税 761円) 17,567円(本体 15,970円、税 1,597円)

注文

ケーブル仕上全長指:
価格:
ケーブル仕上全長指在庫
10cm
価格: 8,371円(本体 7,610円、税 761円)
あり
20cm
価格: 8,459円(本体 7,690円、税 769円)
あり
30cm
価格: 8,558円(本体 7,780円、税 778円)
あり
40cm
価格: 8,646円(本体 7,860円、税 786円)
あり
50cm
価格: 8,745円(本体 7,950円、税 795円)
あり
60cm
価格: 8,833円(本体 8,030円、税 803円)
あり
70cm
価格: 8,921円(本体 8,110円、税 811円)
あり
80cm
価格: 9,020円(本体 8,200円、税 820円)
あり
90cm
価格: 9,108円(本体 8,280円、税 828円)
あり
100cm
価格: 9,207円(本体 8,370円、税 837円)
あり
150cm
価格: 9,669円(本体 8,790円、税 879円)
あり
200cm
価格: 10,131円(本体 9,210円、税 921円)
あり
250cm
価格: 10,593円(本体 9,630円、税 963円)
あり
300cm
価格: 11,066円(本体 10,060円、税 1,006円)
あり
350cm
価格: 11,528円(本体 10,480円、税 1,048円)
あり
400cm
価格: 11,990円(本体 10,900円、税 1,090円)
あり
450cm
価格: 12,452円(本体 11,320円、税 1,132円)
あり
500cm
価格: 12,925円(本体 11,750円、税 1,175円)
あり
600cm
価格: 13,849円(本体 12,590円、税 1,259円)
あり
700cm
価格: 14,773円(本体 13,430円、税 1,343円)
あり
800cm
価格: 15,708円(本体 14,280円、税 1,428円)
あり
900cm
価格: 16,632円(本体 15,120円、税 1,512円)
あり
1000cm
価格: 17,567円(本体 15,970円、税 1,597円)
あり
購入数:
