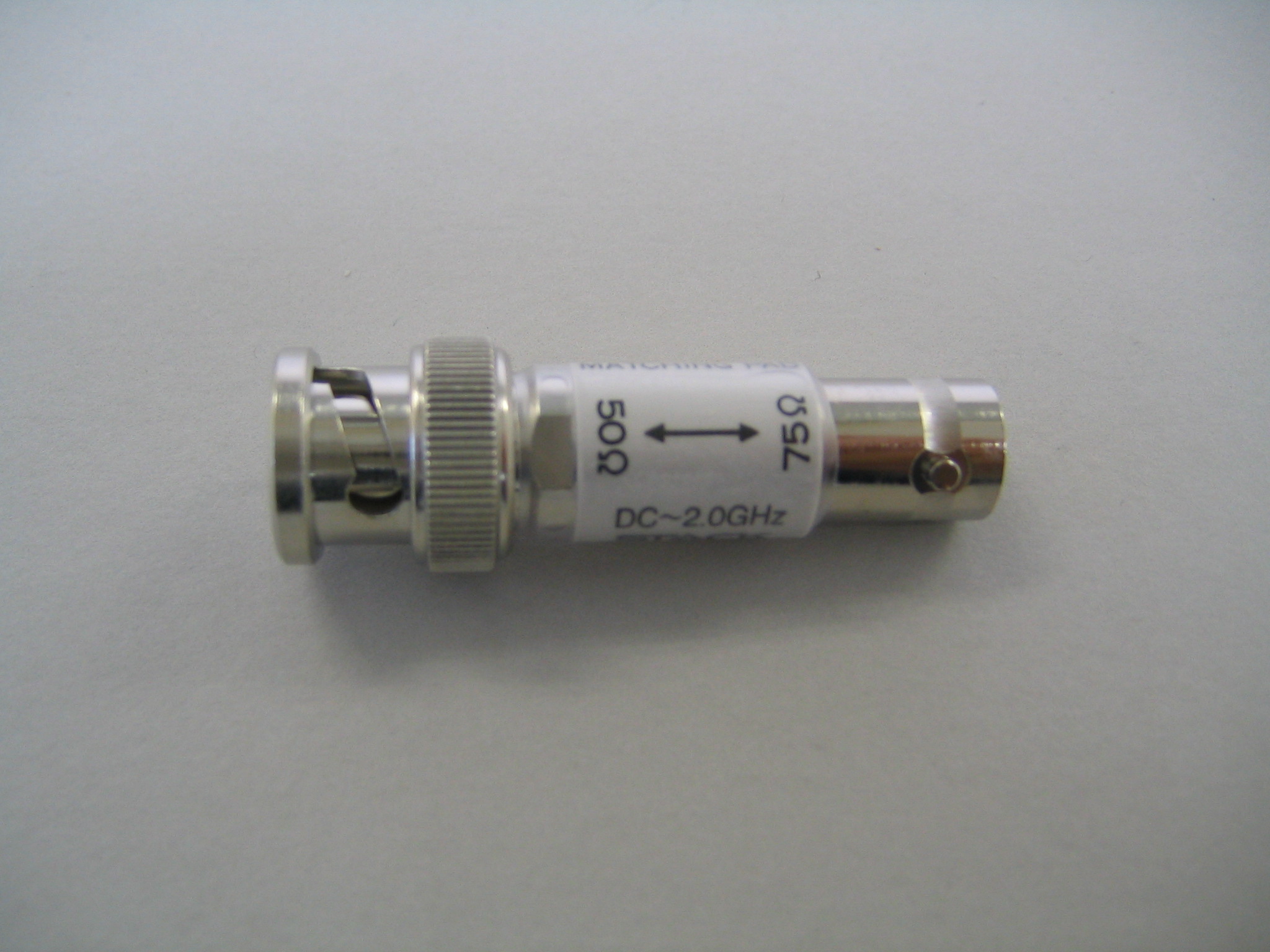

BNC型プラグ-BNC75型ジャック(50Ω/75Ω)のインピーダンス変換器です。
抵抗変換型の為、DC～2.0GHzまでの広帯域にご利用頂けます。
■ 商品説明
・伝送系の整合を取る為のインピーダンス変換器として広帯域で良好な高周波特性を有しています。・方式により抵抗変換型、低損失のトランス型およびマイクロストリップライン型の3種類があり、目的に応じてご選択下さい。
・欧州RoHS対応商品です。
■ 特長/仕様
| 項目 | 仕様値 |
| コネクタ形状(50Ω) | BNC(P) |
| コネクタ形状(75Ω) | BNC75(J) |
| 変換方式 | 抵抗変換型 |
| 周波数範囲 | DC～2.0GHz |
| 挿入損失 | 5.72dB±0.5dB |
| VSWR | 1.2以下 |
| 最大入力電力 | 0.5W |
| 外部シェル(表面処理) | Niメッキ |
| 中心コンタクト(表面処理) | Auメッキ |
■ インピーダンス変換器の接続例
信号源と負荷の特性インピーダンスが異なるものをそのまま接続すると、負荷の入力端で反射が起きますので、下図の如く経路の中間にインピーダンス変換器を挿入します。この場合の伝送損失は、インピーダンス変換器の挿入損失を加える必要があります。
