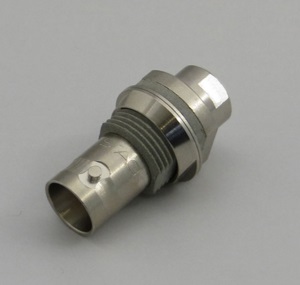

特性インピーダンスは50Ωの同軸ケーブル1.5D-2Vに適合するBNC型フロートタイプ・バルクヘッドジャックの同軸コネクタです。
■ 商品説明
・BNC型フロートタイプのコネクタです。・バイヨネットロック機構(速着脱式機構)による着脱方式となっているのが特長で、機器内、外部との接続コネクタ等用途を問わず幅広く使用されています。
・接続部分(開口部)は国際規格により決まっているため、同種のコネクタであればメーカー間での互換性があります。
・小型軽量で仕上がり径φ2.5～φ8(1.5D～5D)程度の同軸ケーブルに適しています。
・欧州RoHS対応商品です。
■ 特長/仕様
| 項目 | 仕様値 |
| 接続方式 | バイヨネットロック |
| 耐電圧 | 1500V AC(1分間) |
| 絶縁抵抗 | 5000MΩ以上(500V DC) |
| 特性インピーダンス | 50Ω |
| 外部シェル(材質/表面処理) | 黄銅/Niメッキ |
| 中心コンタクト(材質/表面処理) | リン青銅/Auメッキ |
☆バルクヘッドジャックのコネクタをケーブルに取り付ける際には、必ず専用のボックススパナSST-004を使用して下さい。
■ ダウンロード
ケーブル取付方法(996KB)
