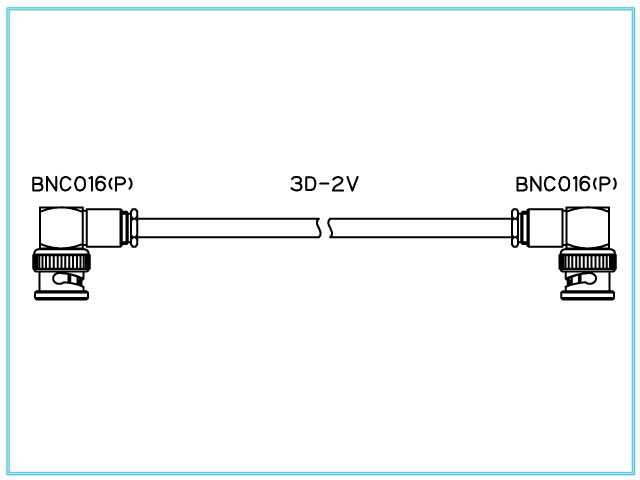

両端BNC型Lプラグ(BNC016)の同軸ケーブル(3D-2V)アセンブリです。
ケーブル全長は10cm～1000cm迄ご指定頂けます。
■ 特長
・信号伝送用または機器間接続用としてご利用いただけます。・BNC型同軸ケーブルは、同軸ケーブルの中でも最も広範囲にわたり使用されております。
・部品加工から組立まで国産の同軸ケーブルアセンブリです。
・出荷検査にて全数検査を実施しております。
・ケーブル長は1cm単位で対応可能です。
表示以外のケーブル長もお気軽にお問い合わせください。
（本ケーブルは最長10000cm迄対応可能です）
・コネクタ、ケーブル、はんだ付け共に欧州RoHS対応でご提供致します。
■ ケーブルアセンブリの表記方法
BNC016 - ** - 3D-2V(1) (2) (3)
(1)両端コネクタがBNC016(R0)であることを示します。(2)仕上がり全長を示します。(単位：cm)
(3)使用ケーブルを示します。
ケーブル全長仕上例
■ 仕様
| 項目 | 仕様値 |
| 耐電圧 | 1000V AC(1分間) |
| 絶縁抵抗 | 1000MΩ以上(500V DC) |
| 特性インピーダンス | 50Ω(公称) |
| 両端コネクタ | BNC016(BNC-LP) |
| 同軸ケーブル | 3D-2V |
| 同軸ケーブル長 | 両端BNC型コネクタを含む 加工公差は100cm以下±2.0cm以内 100cm以上±2％以内 |
| 外部シェル(材質/表面処理) | 黄銅/Niメッキ |
| 中心コンタクト(材質/表面処理) | 黄銅/Agメッキ |
| ケーブル外被色/材質 | 灰色/PVC |
■同軸ケーブル参考値
以下のデータは一般的な値です。製品はこの限りではございません※減衰量の単位注意JIS準拠
| Zo | ケーブル名称 | 中心導体 (本/mm) |
絶縁体外形 (mm) |
仕上外径 (mm) |
波長短縮率 at10MHz(%) |
減衰量(dB/km) 30MHz |
減衰量(dB/km) 200MHz |
| 50Ω | 3D-2V | 7/0.32 | 3 | 5.5 | 66 | 82 | 219 |
