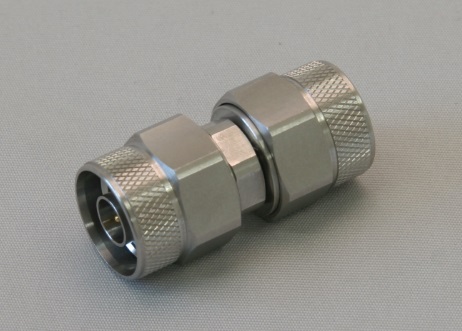

特性インパーダンスは50Ωの高性能同軸変換アダプタです。
N型ジャックコネクタとN型ジャックコネクタ相互間を接続します。
※在庫切れの場合は、ご注文後にご連絡します。お急ぎの際は事前にお問い合わせください。

■ 製品の概要

近年の情報化社会において、技術革新は著しい速さで進んでおります。無線設備や高周波設備においても、高集積化、処理の高速化等が進み、使用する周波数も高くなってきております。
高性能同軸アダプタは、このような需要に応えるために、従来コネクタと設計・製造から維新した精密グレードシリーズです。
従来コネクタの構造を徹底的に見直し、インピーダンスミスマッチングの除去により高性能化を実現いたしました。

■特長

・製品の性能に影響を及ぼさない高性能を実現。
・機械的強度、耐候性に優れたステンレスシェルを採用。

■用途

電子計測器・有線無線通信機器及び基地局・放送装置など多様な接続、用途にご利用いただけます。
精度を要求される装置や測定環境には、特に有用にご利用いただけます。

■ 40年以上に渡って培った高周波ノウハウと最新の設計技術を結集！

徹底的に性能を追求した、この小さなコネクタの中に、世界に誇る精密加工技術と日本ならではの繊細な仕上げによる機能美がここにあります。


この最高品質を誇るプレシジョンアダプタには、レーザーマーカーによるロゴが刻印されます。

■高技術　High technology/高性能　High performance

計量標準の国内トップ機関である産業技術総合研究所(AIST)との共同研究により、コネクタ内におけるミスマッチング要因を徹底的に洗い直しました。
VSWR特性に関係深い箇所の加工精度を±0.03mmを超える値で加工。さらに繊細な微調整によりVSWR：1.15以下@18GHzを実現しました。
コネクタ開口部は、Interface, test connectorのMIL-STD-348Aに準拠し、オス・メス嵌合部におけるミスマッチを最少にしました。

■高確度　High accuracy

計量標準、計量器の国際整合・標準化を世界的に主導している産業技術総合研究所の標準終端器と直接校正により値付けされた社内標準器を用いてデータを取得することが可能です。（オプション1：通常測定によるデータ添付　オプション2：校正機関との値付け補正による測定データ添付　何れもキット製品のみ対応可能）※個別にご相談ください。

■ 電気的性能/代表特性

※意匠、仕様等については、予告なく変更することがあります。
