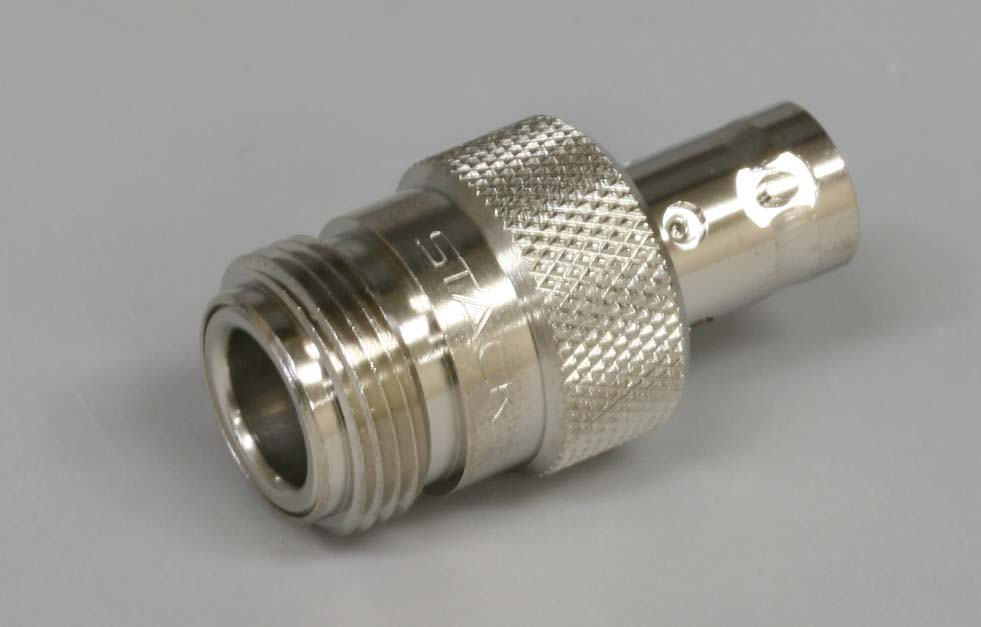

特性インピーダンスは75Ωの変換アダプタです。
N型プラグコネクタとBNC型プラグコネクタ相互間を接続します。
※在庫切れの場合は、ご注文後にご連絡します。お急ぎの際は事前にお問い合わせください。
■ 商品説明
・変換アダプタシリーズは、形式の異なるコネクタ相互間を接続するための商品です。・各種形式のコネクタに対して、プラグ、ジャックの結合部により構成されており、50Ω、75Ω系もシリーズ化し、各種取り揃えております。
・欧州RoHS対応商品です。
■ 特長/仕様
| 項目 | 仕様値 |
| コネクタ形状 | NC(J)-BNC75(J) |
| 特性インピーダンス | 75Ω |
| 耐電圧 | 1500V AC(1分間) |
| 絶縁抵抗 | 2000MΩ以上(1000V DC) |
| 接触抵抗 | 3mΩ以下(1A最大) |
| 外部シェル(材質/表面処理) | 黄銅/Niメッキ |
| 中心コンタクト(材質/表面処理) | N側 黄銅/Agメッキ BNC側 黄銅/Agメッキ |
■ ダウンロード
外観図(16.6KB)
